演播室的噪聲一般是指與錄制節目?jī)?nèi)容無關的聲音。由于演播室不同于一般用房，對噪聲有嚴格的要求，應符合國家規定噪聲標準。在聲學設計時，通常用噪聲評價曲線定義噪聲標準。演播室的噪聲標準是這樣確定的：在其相鄰近的兩個房間正常工作時，包括空調設備及其他電器設備正常運行時，傳入房間內噪聲級不應超過標準規定而影響正常的節目錄制工作。根據用途和面積不同，演播室容許的噪聲標準也不相同，見表1。

表1 演播室容許的噪聲標準

為達到演播室的噪聲控制標準，經常從以下幾個方面對演播室噪聲進行控制。

1 演播室主體建筑的選址與平面布置

電視演播室的噪聲評價指標能否實現，與建筑設計的好壞有著密切的關系，在建筑方案設計階段應給予高度重視。

1.1建筑選址

廣電中心建筑場址選擇時，應盡可能考慮環境比較安靜、場地四周的地上和地下沒有強振動源和強噪聲源、空中沒有飛機航道，并盡可能遠離高壓架空輸電線和高頻發生器的區域。

1.2總平面布置

總平面布置時，主體建筑外墻距城市街道的車行道邊沿一般不應小于30m，以滿足隔聲隔振要求。

2 演播室的平面布置

中小型電視演播室的布局一般可劃分為兩個區域，即舞臺布景區及攝像機工作區?，F(xiàn)在越來越多的大型電視演播室出現了觀眾席，這種帶有觀眾席的演播室，其使用功能與中小型劇場比較接近。演播室周邊布置有演播附屬用房，用于配合演播室工作。演播室的附屬用房主要有三大類：演播技術用房、布景道具用房和演員用房。演播室是電視演播區的中心用房，其他附屬用房圍繞演播室布置。對演播室而言，分布在演播室周圍的附屬用房在建筑聲學設計上起到了隔絕外界噪聲與振動的作用，參見圖1。

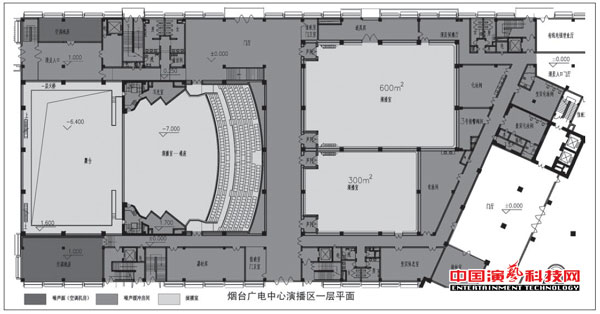

圖1 電視演播室及其附屬用房、空調機房布置實例

3 演播室的圍護結構

3.1 隔墻

為防止演播室外的噪聲干擾，演播室隔墻的隔聲量建議要達到55dB以上。為達到這一要求，可采用如370mm厚紅磚墻雙面抹灰或400 mm厚小型混凝土空心砌塊墻雙面抹灰等面密度大的隔墻。當周圍環境噪聲較高時，應設置隔聲性能更好的隔墻。如490mm厚紅磚墻雙面抹灰，或雙層200mm厚小型混凝土空心砌塊墻雙面抹灰，中間設100mm厚空氣層，參見圖2。

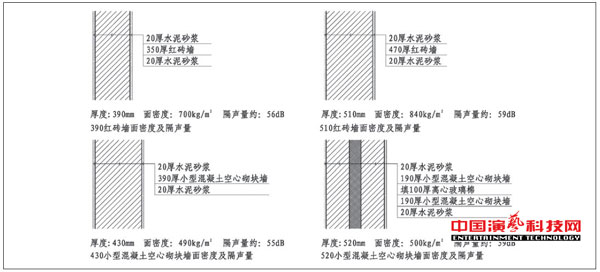

圖2 不同構造隔墻的面密度與隔聲量

3.2 屋頂

演播室的屋頂應采用180mm ～240mm厚鋼筋混凝土樓板，并在下面追加隔聲吊頂，做法參見圖3，以防止雨噪聲。當采用大型屋面板或其他輕質屋面時，必須追加能起到隔聲作用的吊頂。

圖3　加強隔聲吊頂做法

3.3 門窗

相對于演播室的隔墻，演播室的觀察窗和出入口門是隔聲的薄弱環節，應加以重視。開向演播室的控制室觀察窗，通常需用三層8 mm厚的玻璃固定窗，并使玻璃間隔，在垂直方向傾斜設置，以防止共振。演播室與導演室、演員候播室、攝像機存放室和布景道具庫之間應設隔聲門，并且要求隔聲門的隔聲量不小于40dB。演播室人流主入口處，應設聲閘，聲閘兩側的隔聲門，隔聲量應不小于40dB。

3.4 浮筑地面

對于離噪聲或振動源（如城市道路或地鐵線路）很近的演播室，或?qū)τ诮ㄔ跇I(yè)務樓或辦公樓內的中、小型演播室，就需要設置“浮筑”結構，即“房中房”的結構形式，以防止樓內撞擊聲的干擾。這類結構形式將大大增加演播室建設工程的投資，同時施工程序復雜。因而，電視中心應盡可能遠離噪聲或振動源修建，演播室應盡可能脫離業務樓單獨修建。

4 空調系統噪聲控制

4.1 空調系統的選擇

空調系統設備中，風機是主要的空調噪聲來源。風機噪聲直接通過送回風管路傳至演播室，應盡量選用低噪聲的風機，并使其在最高效率工況附近運行，其風量和風壓與設計要求相匹配。

4.2合理控制空調系統的氣流速度

空調系統風設計的氣流速度過高時，會提高管路的壓力損失和氣流再生噪聲，造成空調系統噪聲過大，因此，如果要滿足演播室的背景噪聲要求，風道及出風口的流速應控制在表3的范圍內。

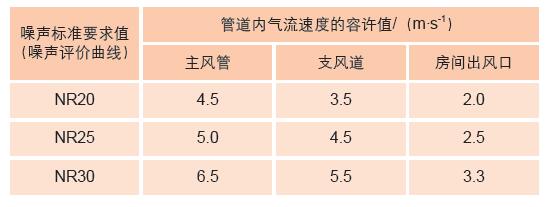

表3　風道及送、回風口處風速的設計推薦值

4.3 空調系統設置靜壓箱并選擇合適的消聲器

空調設備與管道之間采用軟連接，空調管道采用彈性吊掛。按風機的噪聲及頻譜特性和演播室的噪聲容許標準確定所需消聲量，即所選消聲器的消聲性能與需要消聲量相適應；壓力損失應與管道系統所容許的壓力損失相適應；氣流再生噪聲應與聲源及消聲性能相適應，使消聲器的消聲性能得到充分發揮。

5 電氣噪聲控制

5.1電氣噪聲的產生

在電視演播室中，噪聲抑制不僅僅是建筑設計和聲學裝修上的處理，在電氣設備安裝和使用過程中也會遇到噪聲的困擾。為抑制電氣噪聲，首先要對產生噪聲的原因有明確的認識。高頻電磁輻射干擾產生的噪聲：由通信以及電氣化設備產生的高頻電磁輻射，會混入音頻信號傳輸中，產生噪聲干擾。接地線不合理引入的噪聲：大多音頻設備中的放大器電路一般由前置放大器和功率放大器組成，功率級的輸出電流很大，電流通過導線產生的壓降會作用于電源電壓而影響到前級放大器，造成不必要的反饋而形成噪聲；同樣，廣播系統中的設備，由于各種輻射和電磁感應所產生的電流不能夠很好地對地短路，產生的噪聲也會干擾到系統。電源干擾產生的噪聲：由于動力設備、空調設備、照明設備等系統設備的共同接入，很容易造成電磁兼容性差，產生尖峰脈沖、浪涌電壓，不同頻率紋波電壓都會對音頻設備產生干擾。

5.2電氣噪聲的抑制措施

為了能很好地控制和抑制電氣噪聲，可以采取多種措施和方法。各電氣系統要有獨立的設計方案，應設計單獨電源變壓器。這樣做的好處，首先使系統工藝電源得到凈化，抑制強電對弱電的干擾；同時又保障了用電系統的安全，使工藝系統用電不會因?yàn)榭照{(diào)、照明系統用電的缺失而影響到正常的節目錄制。在布線施工和設備安裝時，所有的電力電纜、信號纜等各種線纜均要做到穿金屬屏蔽管保護，屏蔽管中間不能斷開，連成一體，終端接地；電力電纜（強電）和信號線纜（弱電）盡量避免平行布線，并盡量做到相互遠離布線，嚴格杜絕用不同的多股電纜分別傳送不同的信號。如果有布線施工時造成信號之間的噪聲干擾，則在今后使用過程中很難對這類噪聲進行抑制和處理，節目質量大打折扣，甚至不能使用。在設備安裝過程中，無論采用平衡或非平衡連接方式，都要注意屏蔽線接地，以免產生系統噪聲。通常的有效方法是將屏蔽層一端接地，另一端開路。系統設備盡量選用性能指標好、抗干擾能力強的產品。

節選自《演藝科技》2014年第10期
