1 噪聲容許標準

演播室內的噪聲容許標準由演播室的建筑規模、節目的種類和噪聲的性質，以及經濟條件等綜合因素確定，見表1。特別考慮國內不同地域經濟發展不平衡的現狀，該規范將噪聲容許標準分成一、二兩級。

從廣播技術的發展看，演播室對于控制噪聲的要求有越來越高的趨勢，因為演播設備本身的噪聲水平在降低。例如，過去，模擬兩軌錄音機的信噪比在70 dB左右，模擬多軌錄音機的信噪比在65 dB左右，現在，數字錄音機的信噪比在95 dB以上?？傊?，錄音的節目中，演播室的本底噪聲更容易錄入節目中。事實上，在早期單聲道錄音時代，由于模擬設備本身的信噪比較低，在設備本底噪聲的掩蔽下，演播室內的許多噪聲似乎可以忽略。進入20世紀90年代，出現了“去噪聲”設備，曾經為了恢復某些有價值的傳統錄音帶，采用“去噪聲”設備進行加工后，發現節目中的無規噪聲是消除了，但是，當時錄音過程中被掩蔽的噪聲，如表演人員的呼吸聲、甚至輕輕的咳嗽聲都恢復了原形。

在設計工作中，往往可以聽到這樣的聲音，“演播室的噪聲標準可以不要那么高，不是開門也能錄音嗎？”但是，更多的錄音師是不會把噪聲問題置之度外的。因為在廣播電視設備的信噪比不斷提高的情況下，噪聲對于降低節目質量的影響卻在加大，所以，維護演播室的容許噪聲標準是必須的。因此，有些要求嚴苛的錄音師在演播室驗收時，把錄音設備放在正常工作位置，要求聽不到噪聲才肯罷休。

近年來，控制噪聲的建筑技術有了明顯的進步，也更普及了。所以，在建筑設計中，只要認真對待，完全有能力將演播室的噪聲控制做得更好。演播室內的噪聲源包括演播室內處于正常工作狀態下的設備噪聲、燈具噪聲、空調系統的噪聲，以及不同演播室之間的節目串聲、樓板撞擊聲、交通噪聲等其他外來噪聲。這些噪聲基本可以分為2類：連續穩態噪聲和非穩態噪聲。在規范中是對于連續穩態噪聲的容許標準。

在規范中，對于非穩態噪聲無明確的噪聲容許指標，這并不是說非穩態噪聲不重要，而是目前國際上尚不能對于非穩態噪聲制訂統一的標準。在實際工作中有這樣的體會，當在一定的背景噪聲條件下，非穩態噪聲即使低于或與穩態噪聲相當，還是可以被感知出來。所以，設計中依然要重視非穩態噪聲的影響，有較之穩態噪聲更嚴格的噪聲標準，并采取必要的防治措施。

對于不同演播室之間的串聲，根據聽覺的掩蔽效應，可以計算對于不同的NR噪聲曲線下，節目串聲等非穩態噪聲的容許值。掩蔽效應是一種頻率的聲音阻礙聽覺系統感受另一種頻率的聲音的現象。一般說來，低頻時應比同時存在的穩態噪聲低6 dB，中高頻則應低10 dB左右。關于演播室內的設備噪聲，應注意最近正在得到廣泛使用的LED燈具的噪聲。LED燈的噪聲逐年有所改進，但并未完全令人滿意。所以在設計中應盡可能選用低噪聲的燈具，或采取必要的隔聲措施。

2 隔聲隔振的主要技術措施

廣播中心一般建在交通發達的地區，由于近年來廣電中心的規模越來越大，功能用房和噪聲源要真正做到“鬧靜分開”已愈來愈困難。在總體平面布局上，基本遵循主樓加裙樓的布置方式，裙樓部分主要設置一些大型演播室等，主樓則根據不同的功能布置其他技術房間。即使這樣，仍有不少技術房間如新聞演播廳、直播室等和空調機房等噪聲源同處一樓內，相互的噪聲干擾態勢十分嚴峻。外部交通噪聲如輕軌、地鐵等干擾也提到日程上來。以下就一些常用的隔聲技術措施的注意點加以說明。

2.1 輕質墻體

由于高層建筑荷載的要求，高層內的隔墻采用輕結構勢在必行。關于輕結構墻的隔聲，首先要消除一個誤區，即僅僅根據輕結構墻體的單一評價量如Rw（計權隔聲量）或者STC（傳聲損失等級）值來選擇輕結構墻體。其中，根據輕結構墻體的一般理論，雙層輕結構墻體的共振頻率為：

m1、m2為材料的單位面密度，l為結構厚度，c為聲速。理論上，垂直入射時，在共振頻率以上，輕結構墻體的隔聲性能有12 dB（倍頻程）的上升，考慮到輕結構墻體的實際安裝的剛性連接（聲橋）等，一般只有8 dB～10 dB（倍頻程）的上升。另外還要考慮吻合效應的影響，吻合效應是指因聲波入射角度造成的聲波作用與隔墻中彎曲波傳播速度相吻合而使隔聲量降低的現象。一般隔聲窗的吻合頻率出現在2 500 Hz左右，而輕結構墻體的吻合頻率出現在500 Hz～1 000 Hz的中頻段。為了提高輕結構墻體的隔聲性能，應盡可能增加結構的厚度、內部填充玻璃棉和采用阻尼復合板材代替單層均質材料，并采用浮筑構造等，在良好設計的前提下，中頻達到70 dB以上的隔聲量是可能的。另外，安裝輕質構造墻體應注意施工質量，風管穿墻、插座箱盒等安裝部位應有嚴格的隔聲措施，以確保原有的隔聲性能。

2.2 浮筑樓板

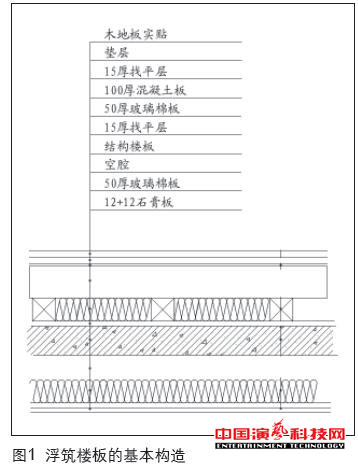

隨著演播室密集化的建設，演播室處于上下層的相鄰關系難以避免。這時，演播室的樓板應采用浮筑樓板進行隔聲、隔振處理，以保證上層演播室正常活動時不影響下層演播室的運用。浮筑樓板體系的基本構造見圖1。浮筑樓板是防止撞擊的一種積極隔聲、隔振措施，在演播室的設計中有廣泛的應用。目前，經常使用的隔振材料有高密度玻璃棉板或隔振塊、橡膠類或聚酯類隔振墊和軟木等。50 mm×50 mm×50 mm的高密度的玻璃棉隔振塊由于其共振頻率可以設計到10 Hz左右、隔振效果較好、性能穩定等，得到較廣泛的應用。

2.3 設備隔振

演播室不宜與空調機房、冷卻塔等噪聲、振動大的設備房間相鄰。同時，在這些房間內，設備都必須做隔聲、隔振處理。在設備的隔振中，應特別注意，不可忽視管道系統的隔振。在工程實例中，發現制冷機的振動可以通過其管道傳到多個樓層。例如，在國家會議中心媒體中心的設計中，管道采用了隔振管夾，考慮了管道的熱脹冷縮，也設置了隔振的滑模裝置等。

3 空調系統的消聲

演播室中主要的噪聲源是空調系統運行和風路產生的噪聲?？照{(diào)機組運轉時離心風機產生大量的機械噪聲和空氣動力性噪聲，通過系統的管路及送、回風口向外輻射。因此對空調系統的消聲顯得尤為重要?？照{(diào)系統的消聲措施包括如下方面。

3.1 選用低噪聲的設備

在基礎建設階段，就要對設備的選用提出要求，選用低噪、高效的風機。

3.2 流速控制

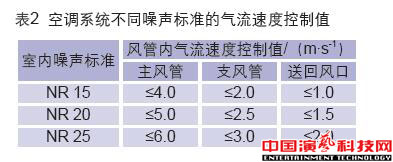

空調系統運行中，控制風管中的風速，風速不宜太大，否則會產生二次噪聲。風速增加到2倍，管道中氣流產生的噪聲聲功率級增加15 dB～18 dB。所以，控制管道中的氣流速度是十分重要的。不同噪聲標準下，氣流速度的控制值見表2。

3.3 消聲器和管道部件的選用、處理

在消聲設計中，應選擇阻力系數小的消聲器以及管道部件（如三通、彎頭、變徑管和風口等），考慮到阻力損失，不同的消聲器應組合使用。另外，消聲器的選用，還要根據設備的聲功率級和演播室的容許噪聲標準，考慮到管道的自然聲衰減。一般的片式消聲器，對中高頻率的消聲較好；中臂消聲彎頭在低頻有較好的消聲性能。合理設置管道走向，同時也需要盡量減小消聲器、空調元件如閥門等接入風管產生的二次再生噪聲的影響。
