日期：2016/4/19 來源：中國演藝科技網

舞臺機械工程最后進行的程序是驗收，這也是最重要的工序。進入驗收程序前，承包商必須做好一系列準備工作，使驗收工作順利進行。所有驗收工作的主要依據是舞臺機械系統承包合同（包括招投標文件、深化設計和設計配合文件）、設計圖紙、國家標準和行業標準等?，F(xiàn)場項目經理必須對行業標準WH/T 27-2007《舞臺機械 驗收檢測程序》十分了解和熟悉，才能正確把握自己在驗收程序中的工作。

1 設備自檢報告

設備自檢是由項目經理負責的、在設備驗收前的一項重要工作，在自檢中發現的問題應在驗收前解決。承包方在設備安裝調試后，要根據合同要求內容和合同規定的技術條件進行單機或成組設備運行測試，提供設備自檢報告。在任何情況下，設備自檢都要逐臺進行，不可遺漏。設備自檢包括合同規定的、控制操作設備所有功能的自檢.

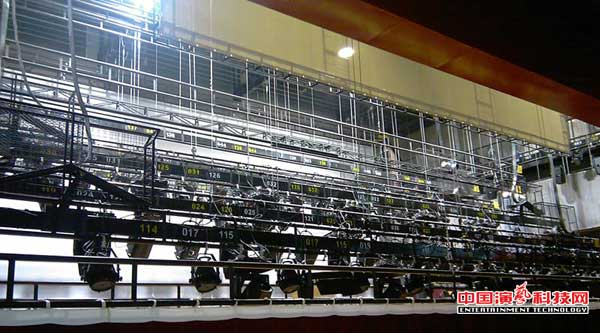

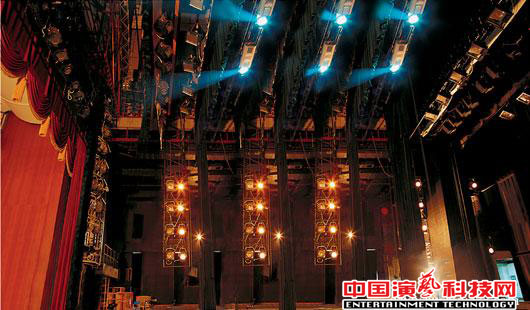

1.1 設備外觀檢查

項目經理應十分注意工程設備的外部質量，設備外觀給驗收人員的第一印象對驗收工作至關重要。注意的重點是：

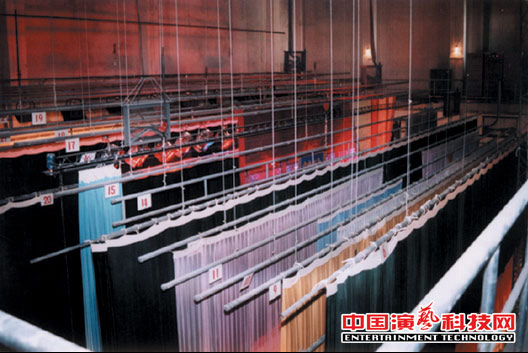

（1）設備及周邊環境清潔； （2）設備布置與設計圖紙完全一致、數量齊全； （3）設備已正確并牢固地安裝； （4）鋼結構中無影響強度、剛度和性能的明顯變形； （5）電氣設備的電纜、導線的接頭牢固、標記準確； （6）電氣與控制設備柜布置整齊、布線規范美觀，資料袋內資料齊全； （7）表面涂裝均勻，無漏涂、裂紋及脫落等。 1.2 設備特性和安全標記的檢查 （1）表明單臺設備特性的銘牌應齊全； （2）舞臺設備使用的安全標記，如表明吊桿在不同載荷（均布載荷或集中載荷）條件下允許承載能力的標牌（通常設置在主舞臺側墻易于觀察的地方）、各種有關安全的警示牌等的檢查； （3）有關安全的警示信號（光、聲、標志牌等）的檢查。 1.3 設備性能檢測 設備性能檢測包括設備安全性能和安全設施檢查、設備技術參數（如載荷、速度、行程、停位及精度、運動模式、同步及精度、連鎖、特殊設備的特殊要求等）檢查和控制系統性能檢查。通過各項具體的技術參數測試，確認設備（含控制）的能力、運動及精度等，進而確認設備的性能。 1.3.1 安全性能檢查和安全設施檢查 舞臺機械設備及其控制系統的安全功能，是舞臺機械長期、穩定和安全運轉的基本保證，安全設施的測試是對舞臺機械安全功能確認的前提，必須對設備的所有安全設施進行逐項測試。 安全性能檢查首先要對單臺設備的安全設施進行檢查和測試，確保動作安全可靠。檢查的項目為安全開關和安全回路，其中包括：工作行程開關和超行程開關；防剪切開關；卷揚系統的松繩開關；卷揚系統的疊繩開關（如有）；車臺運行障礙檢測裝置或防擠壓開關（如有）；升降臺等設備的鎖定裝置及其工作開關；超載保護回路；安全防護裝置（防護門、安全欄桿、防護網等）及其與主機的連鎖開關；設備內部聯鎖開關；管路破裂安全閥；溢流閥、壓力繼電器；超速保護回路；超載保護回路；緊急停機控制元件；控制電氣的安全回路；不同操作點控制操作的連鎖；有關安全的警示信號。 對于設備組要增加以下檢查：同步運動誤差控制回路；速度誤差控制回路；設備組聯鎖開關；緊急停機控制元件；控制電氣的安全回路；有關安全的警示信號。檢查和測試應在不同載荷與不同速度條件下進行，須觸發安全保護開關并確認開關的動作。對升降臺防剪切開關的測試，應涵蓋運動與靜止、相向運動、同向追越運動等情況，測試用的速度應為相對速度。 1.3.2 技術參數測試 技術參數測試包括單臺設備運動參數和精度檢測（載荷、速度、停位精度等），以及設備組運行和精度檢測。設備組運行及精度檢測應按不同的成組模式（自由型組、鎖定型組即同步型組、連鎖型組）進行：有同步要求的設備要進行同步精度測試和同步運動誤差控制測試；有速度要求的設備要進行速度精度測試和速度運動誤差控制測試；連鎖型組的設備要進行連鎖條件測試。技術參數的測試也應在不同載荷條件與不同速度條件下進行。測試的項目有載荷測試、速度測試、停位精度測試、同步精度測試、設備連鎖運動測試等。 （1）載荷測試 ①懸吊設備和升降臺等升降設備的載荷測試測試載荷為額定載荷的1.25倍，在額定速度下進行全行程載荷試驗，以確認設備在測試載荷條件下的升降能力和以下機件的有效運行：驅動機械及傳動裝置（測試并記錄電動機電流）；制動器或載荷保持裝置（為確認制動器的載荷保持能力，要對制動器的制動力矩進行單獨調試）；離合器的結合與分離；液壓、氣動和電氣系統元件。使用曳引滑輪的驅動裝置，應以安全工作載荷的1.3倍和在額定載荷工作時的平衡重，在全行程中進行測試。 ②移動和旋轉設備（特指車臺和轉臺）的載荷測試移動和旋轉設備的載荷測試，是對驅動裝置和制動器的能力進行驗證，承載鋼結構不需要進行載荷測試，以設計計算證明。 ③超載保護開關的測試以額定載荷的1.2倍、額定速度進行超載保護開關的測試，在任何情況下，設備不能運轉。 （2）速度測試 速度測試包括額定速度、調速設備的調速比和低速運動穩定性測試。 ①測定設備的運動速度，與額定速度相比，確定誤差是否在設計規定的允許范圍內。在設計未作具體規定時，允許誤差應小于額定速度的8％。 ②按設計規定的調速比進行調速性能測試。 ③進行調速設備的低速運轉性能測試，確認設備在最低速度運行時平穩運轉。在確認控制操作臺的顯示值與實際值一致的前提下，速度值可以在控制操作臺的儀表上直接讀取。 （3）停位精度測試 在額定載荷與額定速度條件下，設定不同行程進行單臺設備的停位精度測試。停位精度值應在現場進行測量，并與控制操作臺上的顯示值進行比較，只有在確認兩者的一致性后才可在控制操作臺上直接讀取數據。 （4）同步精度測試 設定不同行程進行同步精度測試，以設備運動的最大絕對差值作為同步精度誤差，該誤差應在設計規定值的范圍內。 （5）設備連鎖運動測試 對連鎖型編組運動的設備，要進行連鎖條件下的設備運動測試。在設備正常連鎖條件下，設備組能按指令運動；在人為的模擬事故狀態、破壞連鎖條件時，設備組停止運動。 1.4 控制及操作系統功能檢查 控制及操作系統功能檢查的主要項目包括： （1）操作模式：自動、手動和設定、編程、場景序列等模式逐項確認； （2）操作系統優先順序：操作系統優先順序確認； （3）操作設備：不同操作設備如主操作臺、移動操作臺、便攜式操作盤以及其他形式操作器對不同設備的操作確認（包含進行排他性測試）； （4）操作安全管理系統中的密碼管理、操作權限管理、操作記錄功能的確認； （5）各種操作臺（盤）上設備參數設定及設備動作確認； （6）設備編組運行； （7）場景物理參數的確認； （8）自由型編組中設備的選擇與忽略（即在已有的設備編組中臨時選擇某設備或忽略某設備）功能的確認； （9）設備各種運行方式（單臺設備運動、設備編組運動等）的手動介入（即在單臺設備運動前改變設備運行參數；在編程或場景序列模式下運行的設備，在設備運行前改變編組組成或改變組內設備運行參數等）功能的確認； （10）緊急停機功能及其顯示功能的確認； （11）不間斷電源（UPS）性能的確認； （12）警示系統（光、聲等）的狀態確認； （13）打印及檔案管理系統的確認，特別是故障報警歷史記錄等的確認； （14）操作控制系統的測試中，預選設備、參數設定、編組運行、狀態顯示、緊急停機、安全回路、自動與手動、警示等功能在設備性能檢測中已經進行。 1.5 防火幕的手動釋放功能測試 應對防火幕的手動釋放功能進行測試，以確認其在無動力條件下的總關閉時間、減速緩沖關閉時間、定位減速和緩沖性能符合有關標準。 1.6 噪聲測試 通常在觀眾廳按約定的條件和方法進行單臺設備的噪聲測試。如沒有約定，通常的條件是：大幕打開，按舞臺布置掛三分之一的幕布，側舞臺和后舞臺的隔離幕關閉，在觀眾席第一排中間1.5 m高度處，使被測設備在額定速度下運行。測試方法為GB/T 17248.1-2000《聲學 機器和設備發射的噪聲測定工作位置和其他指定位置發射聲壓級的基礎標準使用導則》以及GB/T 17248.2～GB/T 17248.5系列標準所規定的相關方法。在有特殊要求時，進行設備的機旁噪聲測試。
