對于一個霧屏，比較笨重的一個產品，如果遇上了故障，然后活動也需要進行，在這個期間返修回廠里也是比較長時間的，那么我們就來介紹一下如何對霧屏進行維修：

首先，在我們著急的時候先要看看線路走線的情況有沒有問題，插頭是否安全完整，沒有任何紕漏，布線是否正確，方可進行下一步的測量！

其次，我們要用電壓表去測量關于明緯的開關電源，一般情況下，像我們思成燈光音響科技有限公司都是使用臺灣進口的開關電源，作為老品牌稱號明緯電源一般也是不容易壞的。

如果確實是電源有了故障，那么我們也可以進行維修的，下面介紹開關電源的維修技巧：

1、修理開關電源時，首先用萬用表檢測各功率部件是否擊穿短路，開關電源外殼如電源整流橋堆，開關管，高頻大功率整流管；抑制浪涌電流的大功率電阻是否燒斷。再檢測各輸出電壓端口電阻是否異常，上述部件如有損壞則需更換。

2、第一步完成后，接通電源后還不能正常工作，接著要檢測功率因數模塊（PFC）和脈寬調制組件（PWM），查閱相關資料，熟悉PFC和PWM模塊每個腳的功能及其模塊正常工作的必備條件。

3、然后，對于具有PFC電路的電源則需測量濾波電容兩端電壓是否為380VDC左右，如有380VDC左右電壓，說明PFC模塊工作正常，接著檢測PWM組件的工作狀態，測量其電源輸入端VC ,參考電壓輸出端VR ,啟動控制Vstart/Vcontrol端電壓是否正常，利用220VAC/220VAC隔離變壓器給開關電源供電，用示波器觀測PWM模塊CT端對地的波形是否為線性良好的鋸齒波或三角形，如TL494 CT端為鋸齒波，F(xiàn)A5310其CT端為三角波。輸出端V0的波形是否為有序的窄脈沖信號。

4、在開關電源維修實踐中，有許多開關電源采用UC38××系列8腳PWM組件，開關電源適配器大多數電源不能工作都是因為電源啟動電阻損壞，或芯片性能下降。當R斷路后無VC,PWM組件無法工作，需更換與原來功率阻值相同的電阻。當PWM組件啟動電流增加后，可減小R值到PWM組件能正常工作為止。在修一臺GE DR電源時，PWM模塊為UC3843,檢測未發現其他異常，在R（220K）上并接一個220K的電阻后，PWM組件工作，輸出電壓均正常。有時候由于外圍電路故障，致使VR端5V電壓為0V,PWM組件也不工作，在修柯達8900相機電源時，遇到此情況，把與VR端相連的外電路斷開，VR從0V變?yōu)?V,PWM組件正常工作，輸出電壓均正常。

5、當濾波電容上無380VDC左右電壓時，說明PFC電路沒有正常工作，開關電源電路示意圖PFC模塊關鍵檢測腳為電源輸入腳VC,啟動腳Vstart/control,CT和RT腳及V0腳。修理一臺富士3000相機時，測試一板上濾波電容上無380VDC電壓。VC,Vstart/control,CT和RT波形以及V0波形均正常，測量場效應功率開關管G極無V0 波形，由于FA5331（PFC）為貼片元件，機器用久后出現V0端與板之間虛焊，V0信號沒有送到場效應管G極。將V0端與板上焊點焊好，用萬用表測量濾波電容有380VDC電壓。當Vstart/control 端為低電平時，PFC亦不能工作，則要檢測其端點與外圍相連的有關電路。

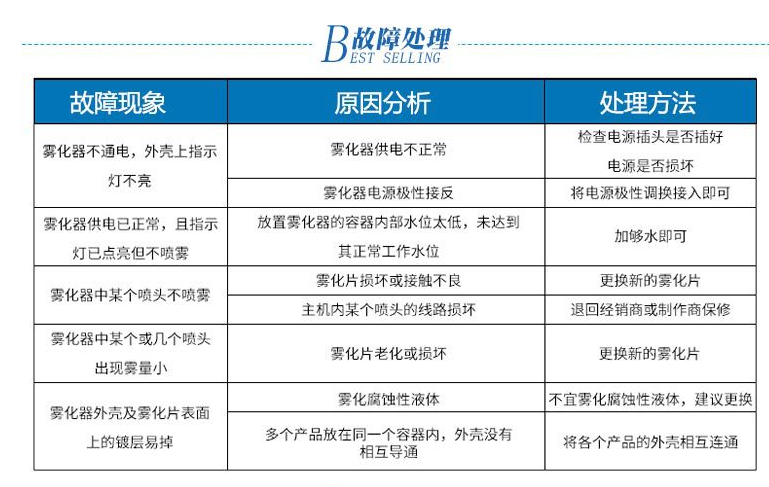

再次，如果霧屏的電源供電各方面都正常的情況下，那么就要對超聲波的霧化器進行檢測，看是不是霧化器有了問題，導致了故障，下面了解霧化器故障所在：

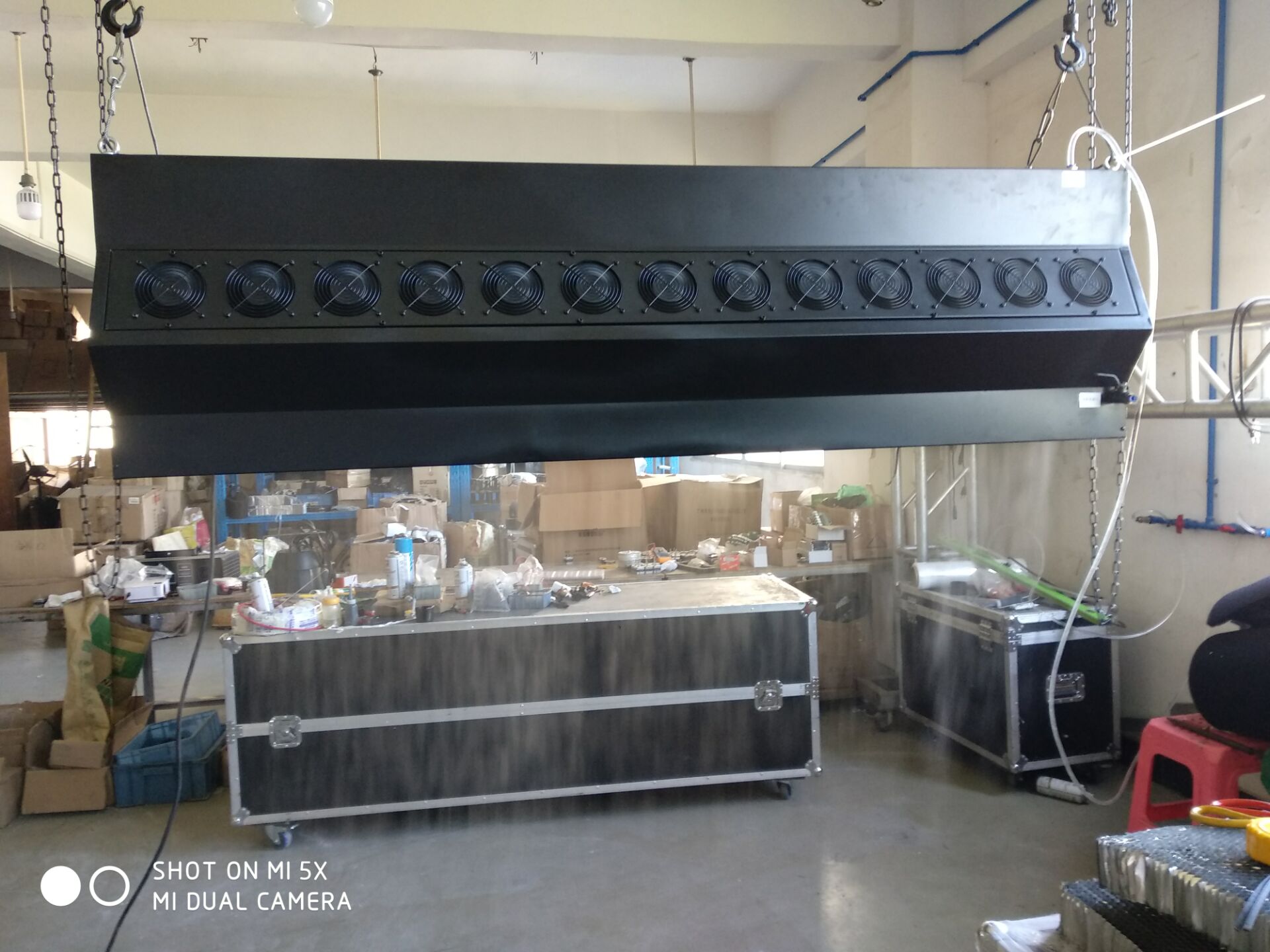

在各種情況都檢測了，都發現不存在問題的情況下，我們就要看一下臺灣的ADDA的風機有沒有轉，顯示不顯示顯示燈的信號！，風機如果不轉的話也是會導致整機的不運作受影響，所以風機確實維修不了就只能自行更新一個換上就可以繼續的操作使用了！再不行的情況就只能是返廠維修，一般我們技術都會跟客戶溝通指導，產品質量過硬，一般是用3-5年問題不大！使用壽命都是比較長的！
